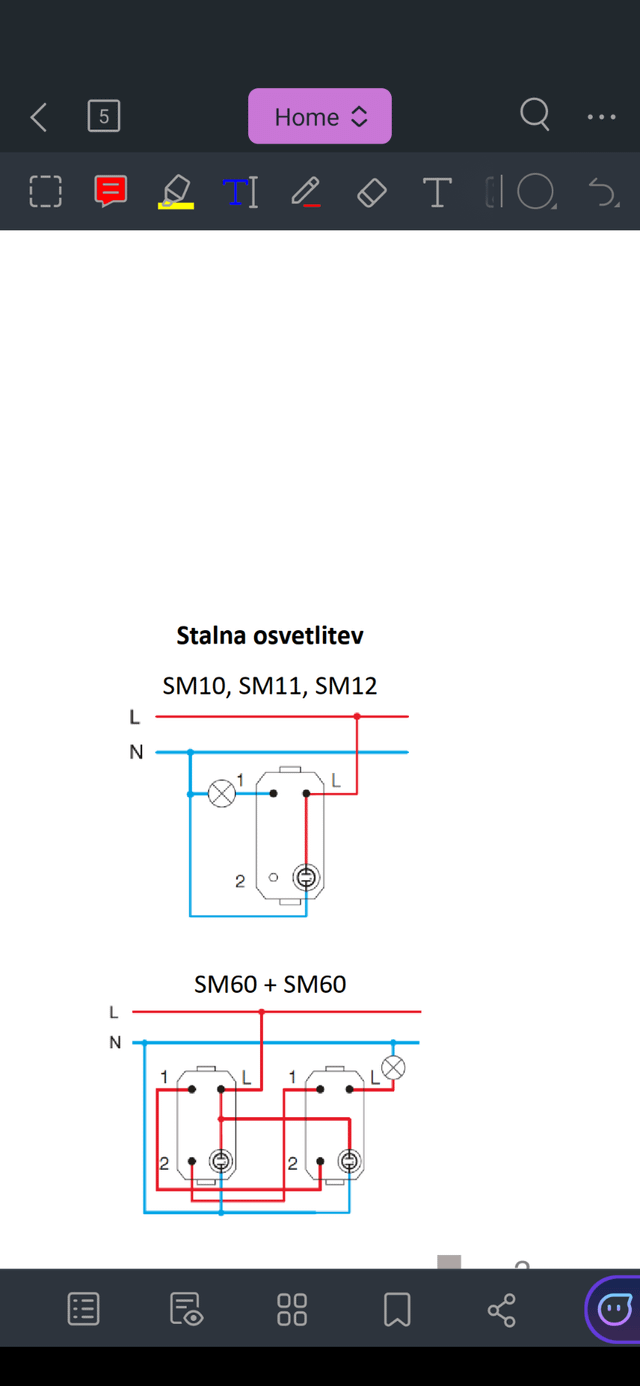

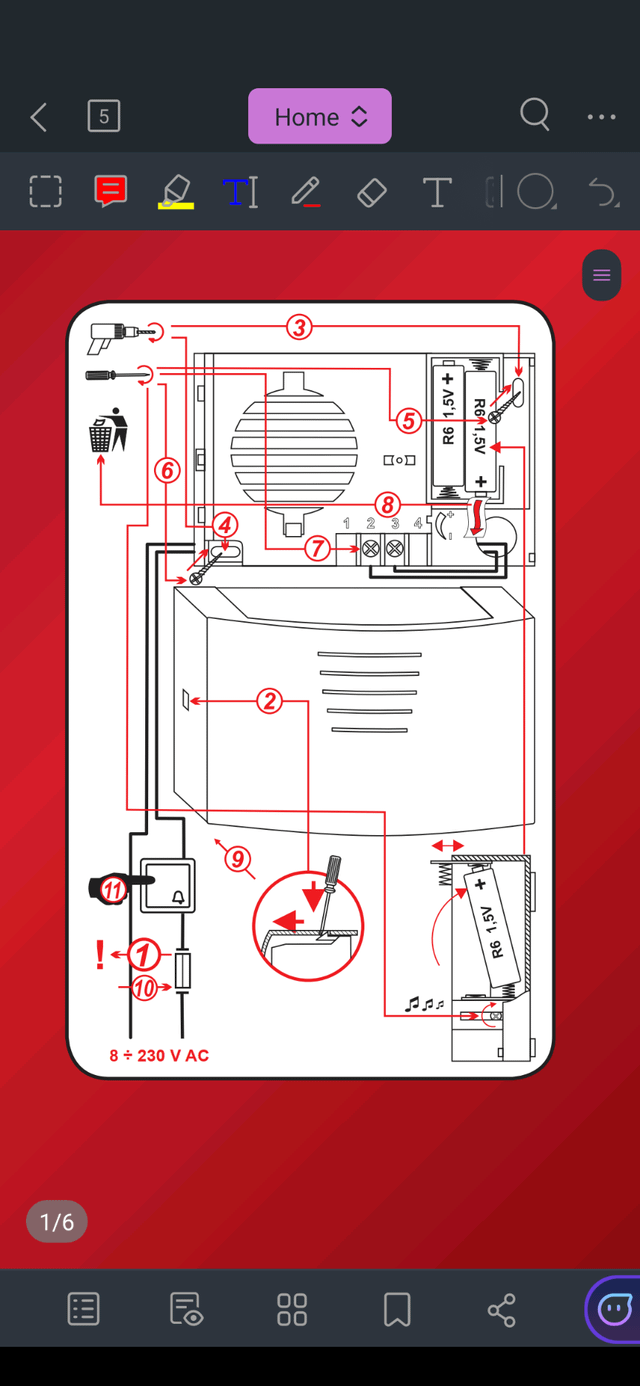

Maestri elettricisti e altri artigiani domestici, aiuto! Ho un campanello con tre batterie AA, due fili dall’unità interna del campanello vengono tirati verso la facciata dove si troverà il pulsante. Qui ottengo anche una fase 220v. Come leghi questo diavolo? Dove collegare il conduttore dall’unità interna e la fase? Allego lo schema del campanello e dell’interruttore TEM. Nella prima foto c’è un campanello, in basso a sinistra c’è l’interruttore 11, probabilmente il 10 è la luce che illumina il pulsante.
https://www.reddit.com/gallery/1f0tf2j
di Sufficient_Wait_5040
3 Comments
Iz 10 greš na 3 pa pol razdeliš iz 3 na 6 in 2.
Pa a ni boljše en zvonec z amazona, pa ne rabiš nobene žice. Menjaš baterije enkrat na 5 let in je to to?
1. Izklopiš varovalko, da te ne strese.
2. Odstraniš pokrov zvonca z izvijačem
3/4. Zvrtaš luknje v steno
5/6. Priviješ zvonec na steno
7. Od zvonca potegneš fazo (tvoja 220V) in jo priviješ v terminal 3. V terminal 4 priviješ nulo. (Faza->tipka->terminal 3 / Terminal 4->Nula)
8. Odstraneš zaščitno folijo iz terminalov za aa baterije, vstaviš baterije
9. Nadeneš pokrov zvonca
10. Priklopiš nazaj varovalko
Če imaš fazo in nulo pri zvoncu, uporabi dva vodnika, da spelješ fazo do tipke in nazaj. Če imaš fazo in nulo pri tipki, uporabi dva vodnika, da spelješ fazo (prek tipke) in nulo do zvonca.
